Gối Pendulum
TỔNG QUAN SẢN PHẨM
Gối Pendulum VHPD do Công ty TNHH Đầu tư và Sản xuất Vĩnh Hưng (Vĩnh Hưng IP) sản xuất có khả năng chịu tải trọng, chuyển vị và góc xoay lớn, phù hợp với các công trình yêu cầu góc xoay lớn theo mọi phương và các công trình yêu cầu khả năng chống động đất. Gối Pendulum VHPD được thiết kế và sản xuất theo các tiêu chuẩn hiện hành như: EN 15129, v.v.
Gối Pendulum VHPD với tấm trượt chỏm cầu có những chức năng chính:
- Trong điều kiện khai thác thông thường, gối được thiết kế để truyền tải trọng thẳng đứng và cho phép chuyển vị ngang.
- Trong điều kiện động đất, gối cung cấp khả năng chuyển vị linh hoạt thông qua sự trượt giữa các bộ phận trong các bề mặt cong.
- Sự tiêu tán năng lượng dao động của trận động đất được cung cấp bởi ma sát động giữa bề mặt thép không gỉ và vật liệu trượt chất lượng cao.
- Cuối cùng, chức năng định tâm, đưa gối trở lại vị trí trung tâm được cung cấp do sự kết hợp giữa trọng lực và thiết kế hình học của gối.
Hình ảnh 3D của sản phẩm
Giới thiệu quy trình sản xuất Gối cầu Vĩnh Hưng

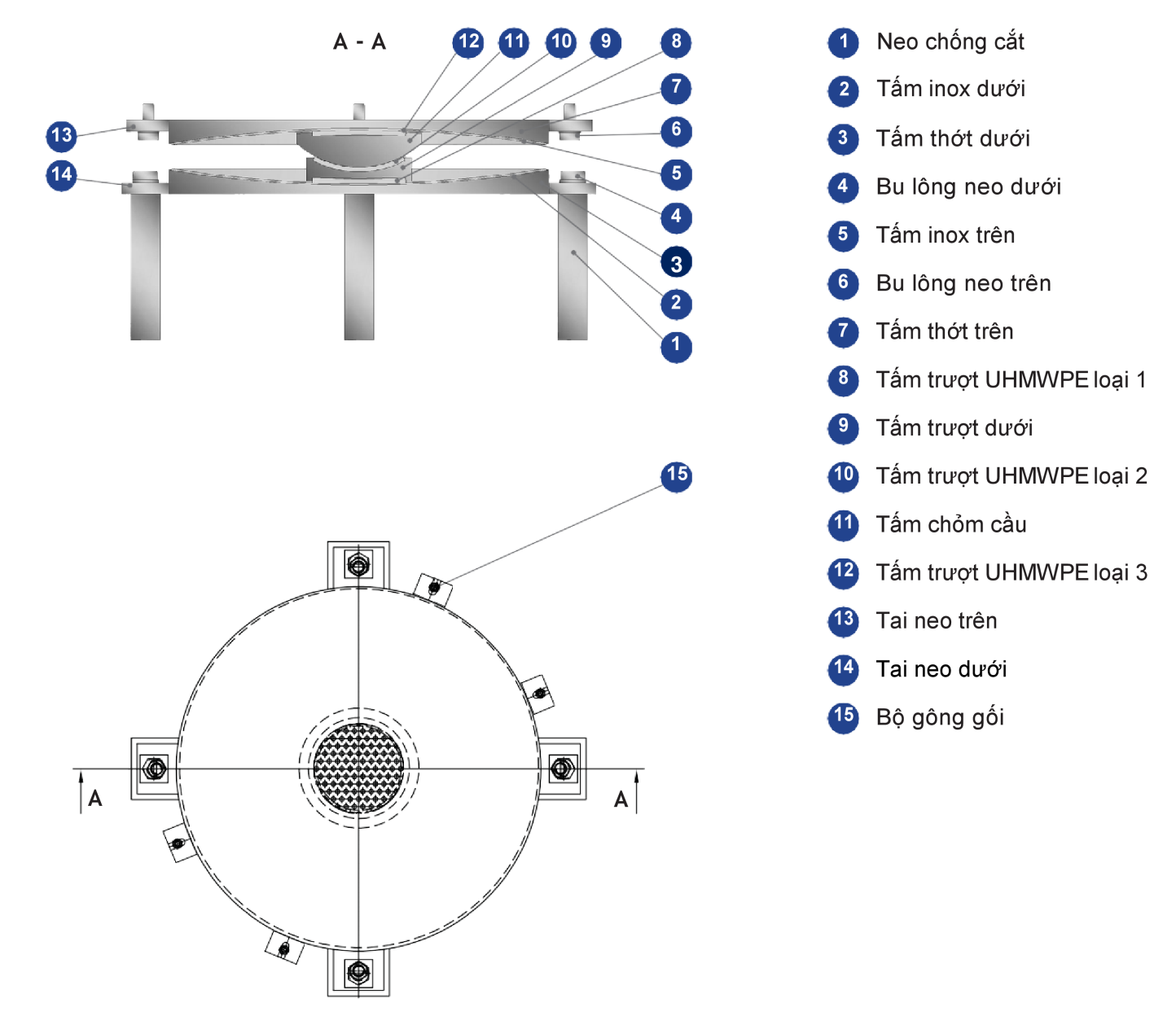

CẤU TẠO
Gối Pendulum VHPD được thiết kế dựa trên nguyên lý làm việc của con lắc. Gối cung cấp khả năng chuyển vị ngang cho kết cấu, tạo ra sự chuyển vị cần thiết theo chu kỳ dao động tự nhiên của công trình. Khi có động đất xảy ra, các bộ phận của gối đóng vai trò như một bộ cách ly tách rời kết cấu của công trình với sự rung chuyển của mặt đất. Sau khi động đất kết thúc, lực phục hồi do trọng lực sẽ đưa nó trở lại vị trí trung tâm. Hiệu suất làm việc của gối chủ yếu phụ thuộc vào bán kính cong và hệ số ma sát.
Gối Pendulum VHPD bao gồm hai bề mặt trượt cong chính. Điều này cho phép khả năng chuyển vị ngang cao hơn với kích thước gối nhỏ hơn. Gối cũng bao gồm tấm chỏm cầu cung cấp khả năng xoay tốt theo tất cả các phương quanh một mặt cầu lõm của tấm trượt dưới. Đây là một tính năng thiết yếu, đặc biệt đối với các cây cầu đòi hỏi chuyển vị cao và khả năng quay đáng kể.
Để đảm bảo độ bền, tuổi thọ cao, Gối Pendulum VHPD được bảo vệ chống ăn mòn bằng các phương pháp như: Sơn phủ bằng sơn gốc Epoxy hai thành phần, sơn gốc PU (Polyurethane).., mạ kẽm nhúng nóng theo tiêu chuẩn ASTM A123…, đặc biệt là phương pháp phun phủ kim loại Al – Mg (với tỷ lệ 95% Al và 5% Mg) đảm bảo độ bền lớp chống ăn mòn lên đến 100 năm, được chứng minh bằng thí nghiệm phun mù muối trong 6000 giờ (vòng lặp 8 giờ khô - ẩm) theo tiêu chuẩn ASTM B117.
